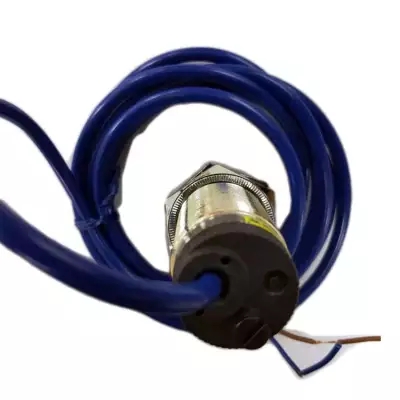

SBK-I速度開關原理詳細介紹
卓信SBK-I速度開關原理
斷鏈失速監測開關SBK-II應安裝在設備的從動軸上，如埋刮板輸送機，提升機，皮帶輸送機，拉鏈機等的改向輪軸，螺旋輸送機，破碎機等的尾軸上。
斷鏈失速監測開關SBK-II是專門用于斗式提升機、埋刮板輸送機、螺旋輸送機、皮帶輸送機和剛葉輪給料機等輸送設備上，監測設備的運轉狀況，以達到保護設備安全運行的目的。與PLC、DCS系統具有良好兼容性。
斷鏈失速監測開關SBK-II對電機及機械傳動裝置常出現的堵轉、卡轉、超載、慢轉，皮帶打滑、傳動鏈（帶）脫落、傳動軸斷裂等電氣及工藝出現的故障均能有效及時的處理。可起到保障生產，維護
卓信SBK-I速度開關原理
機械安裝工序:
1.拆下端蓋，在端蓋中心鉆≥φ12孔，在 下部鉆φ5.1孔，攻絲M6(與失速監測開關支架兩孔相配套加工)后用螺絲固定端蓋與支架
2.在軸頭上鉆φ5.1孔，攻絲M6 深10-15mm
3.旋緊雙頭鏍桿
4.裝端蓋
5.裝檢測片，H1≥20mm并用螺母固定
6.安裝失速監測開關與監測片距離H2=5mm
失速監測開關
卓信SBK-I速度開關原理
機械安裝工序：
1、 拆下端蓋，在端蓋中心鉆≥M12孔，在下部鉆M5.1孔，攻絲M6（與失速監測開關支架兩空相配套加工）后用螺絲固定端蓋與支架
2、 在軸頭上鉆M5.1孔，攻絲M6深10-15mm
3、 旋緊雙頭螺桿
4、 裝端蓋
5、 裝檢測片，H1≥20mm并用螺母固定
6、 安裝失速監測開關與監測片距離H2=5mm
卓信SBK-I速度開關原理
說明：有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況，只需將檢測片制作成巾狀固定在軸頭上即可（請注意檢測片的平面與失速監測開關探頭面保持平行。防止磁性材料強干擾，以避免引起機器不運轉。）
斷鏈失速監測開關SBK-II安裝在被動軸上轉動，被動軸裝有檢測片。當電動機正常運轉時，通過主動軸驅使被動軸轉動，被傳動軸上的檢測片也隨之旋轉。失速監測開關接收到檢測片的均勻間隔脈沖信號，此時失速監測開關為閉合狀態。當出現故障時，此時檢測片也隨之慢轉或停轉。在工藝指定時間內(3-5秒)還未有轉動脈沖信號發出，失速監測開關將由閉合狀態轉為斷開，繼電器也斷開，及時停機，可靠的保護設備。(此產品接收檢測片轉動脈沖信號與電機大小無關。
卓信SBK-I速度開關原理
主要說明;
環境溫度:-20℃-70℃ 相對溫度:≤90%(25℃時)
工作制:24小時工作制
:IP 65
電源:DC24V 2A, AC220V 2A(繼電器常閉點輸出)
檢測速度范圍:1-200轉/分 檢測間距:5-8mm
延時時間:3-5秒
外型尺寸:M30×70mm
體積小、重量輕、壽命長、便宜、安裝方便、無需維護;
卓信SBK-I速度開關原理
結構特點：
1、速度監控儀采用防水設計，鑄鐵式觸輪壽命更長；
2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；
3、可設置5個速度狀態，獨立控制5組開關信號；
4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，
5、采用觸摸按鍵進行參數設置，靈活方便；
6、采用寬電壓設計更適合復雜環境需求。
卓信SBK-I速度開關原理
工作原理
速度傳感器安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。速度開關接收到檢測片的均勻間隔脈沖信號，此時速度開關為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，交直通用型速度開關將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(0.5~8秒)未接收到轉動信號，速度開關將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在0.5~8秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。
速度傳感器不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障的目的。速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變為斷開狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變為常開，從而發出baojing信號或與電機聯鎖直接停機，達到保護設備的目的。
卓信SBK-I速度開關原理
總結：
產品詳情 公司產品品種繁多，門類齊全，具有電壓范圍寬，重復定位精度高，頻率響應快，抗干擾及防水性能好，耐高溫，以及安裝調試方便，使用壽命長等特點。我們的產品原材料采用歐洲集成芯片，多條生產線也自主流設備廠商，生產線具有的生產技術和完善的檢測手段，嚴格參照國際標準在中國研發和生產。 產品已被廣泛應用于紡織，汽車，電力，電子，冶金，機械，食品飲料，鋼鐵，熱電，造紙，印刷，橡塑，物流，郵電，航空，交通，刺繡機，包裝等工業自動化領域。 如果您還沒有找到想要的，口碑好的安全接近開關，劃算的速度傳感器，供銷速度傳感器相關信息
