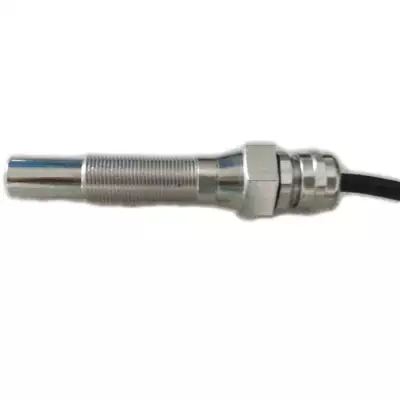

E50-20T5NK礦用防爆光電式接開關詳細介紹
E50-20T5NK礦用防爆光電式接開關
結構分類
光電開關按結構可分為放大器分離型、放大器內藏型和電源內藏型三類。
放大器分離型是將放大器與傳感器分離，并采用專用集成電路和混合安裝工藝制成，由于傳感器具有超小型和多品種的特點，而放大器的功能較多。因此，該類型采用端子臺連接方式，并可交、直流電源通用。具有接通和斷開延時功能，可設置亮、音動切換開關，能控制6種輸出狀態，兼有接點和電平兩種輸出方式。
放大器內藏型是將放大器與傳感yitihua，采用專用集成電路和表面安裝工藝制成，使用直流電源工作。其響應速度局面（有0.1ms和1ms兩種），能檢測狹小和高速運動的物體。改變電源極性可轉換亮、暗動，并可設置自診斷穩定工作區指示燈。兼有電壓和電流兩種輸出方式，能防止相互干擾，在系統安裝中十分方便。
電源內藏型是將放大器、傳感器與電源裝置yitihua，采用集成電路和表面安裝工藝制成。它一般使用交流電源，適用于在生產現場取代接觸式行程開關，可直接用于強電控制電路。也可自行設置自診斷穩定工作區指示燈，輸出備有SSR固態繼電器或繼電器常開、常閉接點，可防止相互干擾，并可緊密安裝在系統中。
E50-20T5NK礦用防爆光電式接開關
主要用途：
1.檢測距離長傳送帶、停車場、電梯
2.受檢測對象物的制約少塑料加工機械、橡膠加工機械
3.響應速度快自動組裝機械、包裝機械
4.檢測微小物體半導體制造機械
5.可對區域進行檢測沖壓機械、無人搬運車
6.小型、便攜自動組裝機械
7.通過檢測、進入監測、位置檢測、時刻檢測、方向辨別
E50-20T5NK礦用防爆光電式接開關
輸出類型有：
1：三線NPN常開或常閉
2：三線PNP常開或常閉
3：四線NPN或PNP（常開+常閉）
4：DC二線常開或常閉
5：AC二線常開或常閉
6：工作電壓：10－30V DC（90~250V AC）
7：輸出電流：200mA(交流300mA)
8、感應方式：紅外感應
9、響應時間：對射型＜5ms/漫反射型＜3ms
10、標準檢測體：白色A4紙；
11、工作環境溫度：-25℃－80℃
12、外殼材料：銅表面鍍鉻
13、外形尺寸：￠18（線長2米
E50-20T5NK礦用防爆光電式接開關
注意事項：
1、紅外線漫反射型光電開關，所采用的標準檢測體為平面白色畫紙（如檢測的物體是黑色、紅色、或黃色等，需在訂購時特別提出）
2、紅外線光電開關在環境照度高的情況下都能穩定工作，但原則上應回避將傳感器光軸正對陽光等強光源。
3、對射型光電開關***小可檢測寬度為該種光電開關透鏡的80%。
4、當使用感性負載（如燈、電動機等）時，其瞬態沖擊電流較大，可能劣化或損壞交流二線的光電開關，在這種情況下，請經過交流繼電器作為負載來轉換使用。
5、紅外線光電開關的透鏡可用擦鏡紙擦拭，禁用稀釋溶劑等化學品，以免yongjiu性損壞塑料鏡。
6、針對用戶的現場實際要求，在一些較為惡劣的條件，如灰塵較多的場合，所生產的光電開關在靈敏度的選擇上增加了50%，以適應長期使用中延長光電開關的維護周期。
7、產品均為SMT工藝生產制造，并經嚴格的老化測試合格后才出廠，在一般情況下使用均不會出現損壞；為保證意外性發生，請在接通電源前檢查接線是否正確，核定電壓是否為額定值
E50-20T5NK礦用防爆光電式接開關
簡介：
光電開關是光電接近開關的簡稱，它是利用被檢測物對光束的遮擋或反射，由同步回路接通電路，從而檢測物體的有無。物體不限于金屬，所有能反射光線（或者對光線有遮擋作用）的物體均可以被檢測。光電開關將輸入電流在發射器上轉換為光信號射出，jieshouqi再根據接收到的光線的強弱或有無對目標物體進行探測。anfangxitong中常見的光電開關煙霧baojing器，工業中經常用它來計數機械臂的運動次數。
E50-20T5NK礦用防爆光電式接開關
接線：
光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。
一般三極管作開關使用時，通常都用集電極作輸出端。
一般接法：二極管為輸入端，E接地，C接負載，負載的另一端需要接正電源。這種接法適用范圍比較廣。
特殊接法：二極管為輸入端，C接電源正，E接負載，負載的另一端需要接地。這種接法
適用于負載等效電阻很小的時候（幾十歐姆以內），如果負載等效電阻比較大，可能會引關三極管工作點不正常，導致開關工作不可靠。
E50-20T5NK礦用防爆光電式接開關
用途：
可檢測各種不同的物體，如：玻璃、鐵、塑膠、木材、液體...等等，根據光量的反射與接收進行檢測。
可識別物體顏色：根據顏色反射率與吸收率，光電傳感器能檢測物體反射光從而識別顏色。
可廣泛應適用于機械、化工、造紙、輕工等行業作限位、定位、檢測、計數、測速、等其它工業自動化感測用途。
E50-20T5NK礦用防爆光電式接開關
總結：
光電開關已被用作物位檢測、液位控制、產品計數、寬度判別、速度檢測、定長剪切、孔洞識別、信號延時、自動門傳感、色標檢出、沖床和剪切機以及an全防護等諸多領域。此外，利用紅外線的隱蔽性，還可在銀行、倉庫、商店、辦公室以及其它需要的場合作為防盜警戒之用。
部分產品：
E52-20D0.3NK、
E52-20D0.3NH、
E52-20D0.3NT、
E52-20D0.3PK、
E52-20D0.3PH、
