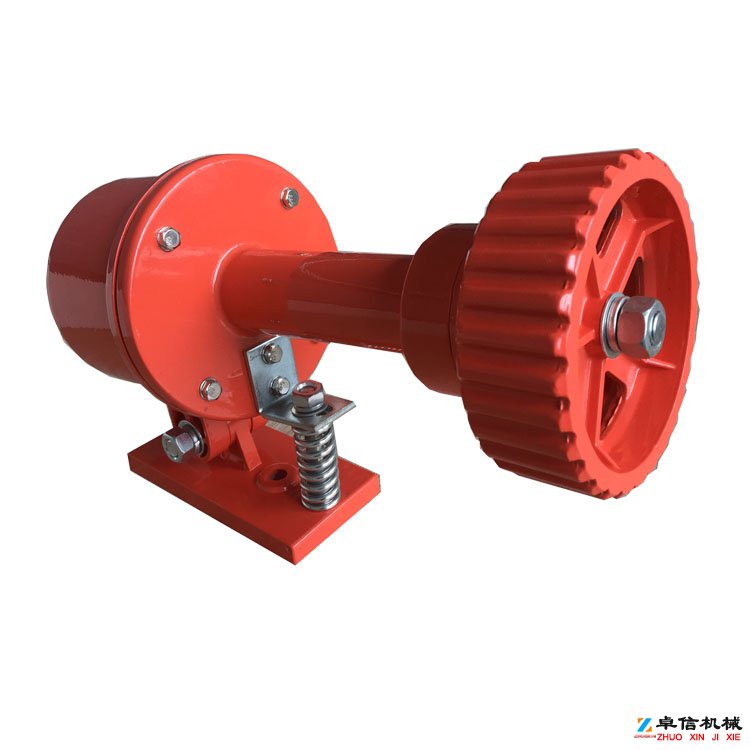

合肥XLDH-T-S型速度打滑開關

膠帶機打滑開關用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，為膠帶機的運行提供了可靠的檢測手段。需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，即：正常速度、打滑或等等。同時，執行電路輸出相應的開關信號。

合肥XLDH-T-S型速度打滑開關

產品結構

1.本產品同繼電器、連接軸、觸輪、支臂等構成.

2.安裝方便，使用，由于安裝在回程膠帶的上面整機運行平穩，且避免了老式產品出故障時對膠帶的損傷。

3.殼體采用鋁合金鑄造，表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強。

4.整機防護等級較高，可達IP66，適宜惡劣條件下工作。

使用與安裝方法

先將固定支架焊在輸送機的橫梁上，再將支臂用銷軸、開口銷連接在支架上。

安裝后打滑檢測裝置按膠帶運行方向放置，觸輪距膠帶邊緣200-300m.



速度水平安裝在上行膠帶和下行膠帶間的輸送機支架上，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的錯誤動作，無需工作電源即可工作，當膠帶機運行速度低于本品的設定值時，中的繼電器動作輸出控制信號，速度可任意調節。

本公司在吸收國內外九十年代技術的基礎上，并遵照廣大用戶多年應用的實踐和要求改進推出新產品，各種型號、內在功能和外觀設計與原進口產品保持*，而只有進口的十分之一左右，可直接互換于進口產品。

雙向拉繩開關T75 650
拉繩開關;LK-2;220V
NBN25&mash;30GM50&mash;WS&mash;EX接近開關
FKLT2&mash;II防爆雙向拉繩開關
大唐電廠專用聲光器TGSG-01
接近開關E2E-X14M1-Z
堵料開關LX-A-34T1
蜂鳴器HRB-P80A2 AC220V
堵料開關LX-A-34T1
大唐不銹鋼雙向拉繩開關LXB-02GKK JB/T
雙向拉繩開關KLT1-1膠帶輸送機YC02
HFKPT1-10-45 380V/10A 刷防腐漆跑偏開關
KSL-Ⅰ IP65 刷防腐漆拉繩開關
榆林雙向拉繩開關KGT-III
FKLT2-Y榆林雙向拉繩開關
HFKPT1-20-35榆林兩級跑偏開關發
寶豐能源跑偏開關WST-K212/L-S2 10A IP66兩開兩閉
寶豐能源專用跑偏FPKG-A
寶豐能源專用聲光器KCZ-JB800LW 220VA

，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè)较蛐D(zhuǎn)電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。
