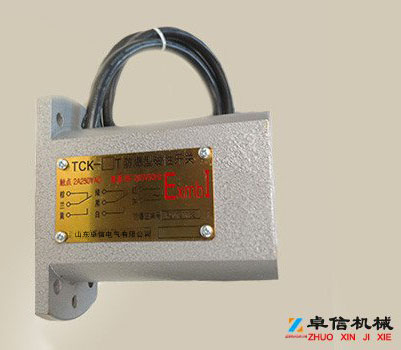

KGE1-2礦用澆封型井筒開關的使用說明

KGE礦用澆封型磁感應開關與各種自動電控設備配合使用；可以為礦山電控設備提供相應的 到位，減速，加速等信號；提高電控的自動化，和定位精度。 主要用于礦井井筒中，常用的別名有KGE1井筒開關 ，TCK井筒開關，KGE1到位開關，TCK到位開關，KGE1對灌開關，TCK對灌開關 KGE1-1表示一組觸點即5芯線（1組常開，1組常閉） KGE1-2表示二組觸點即8芯線（2組常開，2組常閉） KGE礦用澆封型磁感應開關與各種自動電控設備配合使用；可以為礦山電控設備提供相應的 到位，減速，加速等信號；提高電控的自動化，和定位精度。 本公司生產KGE系列接近磁開關。 同時生產KGE-2，KGE-3，KGE-4特殊型磁開關。

本公司生產礦山提升相應配件。本公司生產的TCK，KGE系列磁開關主要應用在礦井井筒中，作為罐籠到位信號和提升高度精度指示。應用廣泛，和相應的磁鐵配合使用分別可以在250mm，360mm，500mm處感應到檢測物體 本公司依據特有完全自主知識產權的磁定向地位傳感器發明技術；開發出很多高性能的磁感應產品。 本產品定位精度非常的高，感應距離非常的遠，是同類產品質量和性價比非常高的產品，可以完全代替外國產品。 本公司可以根據用戶的需要定制各類磁性接近開關，具有高靈敏度，高穩定度，感應距離遠的優點；是國內外性能好的產品。 KGE系列磁開關可以取代KG1010系列磁開關，同時可以取代KYCJ系列磁開關、CY系列磁開關、CJK系列磁開關、KSA系列磁開關，具有這些磁開關沒有磁定向定位功能，是傳統磁傳感器革命性的進步！

 卓信KGE1-2礦用澆封型井筒開關的使用說明
山東卓信電氣有限公司TS250,TS360，TS500永磁鐵，同時S250E，S360E,S500E*磁鐵。

KGE1-2礦用澆封型井筒開關的使用說明-磁開關性能參數：

 1、供電電壓：AC 85~265v(110v防爆型）。

 2、觸點參數：127v 2A 。

觸點個數：兩組常開，常閉點。

速度響應：可以滿足30M/S的速度要求。

工作次數：觸點的機械壽命可以達到9萬次。

KGE系列磁開關的類型及質量識別方法

KGE系列磁開關有兩種類型： 排名靠前種是單極性:磁開關對磁鐵的S極有作用，對N極沒有作用，這種磁開關具有強大的抗干擾能力；同時單極性磁開關可以罐籠磁化后對磁開關的影響，這是雙極性磁開關所無法實現的。這種磁開關較高。 第二種是雙極性:磁開關對磁鐵的S,N極均有作用。但是，對于罐籠被磁化的情況雙極性磁開關就不能很好的使用，經常會造成對位不準，信號報錯，使用戶不能很好使用。這種磁開關相對較低. 一般情況下單極性磁開關現場使用的比較廣泛因為有強大的抗干擾能力，雙極性磁開關應用的比較少，因為他容易受到罐籠磁化后的影響。 現在市面通的磁開關種類很多，有KGE1、KGE、TK等，生產的也有幾家，但是現在市場上能夠生產合格磁開關的很少。

判斷磁開關性能有以下5個指標：

1、產品的外觀：外觀要設計美觀，外表潔凈，灌封膠體表面要平整、發亮。

2、使用連接電纜線：看連接線里面的線是銅線還是鍍錫線，鍍錫線比銅線的性能要優越很多，也偏貴（10芯電纜線）。一般小為節約成本使用便宜的銅芯線。

3、磁開關對磁鐵的反應：當磁開關與TS250磁鐵配合使用時，磁鐵與磁開關作用的大245mm~255mm，大于260mm和小于240mm都不是合格的產品。

4、地磁對磁開關的影響：好的磁開關要有很好的抗干擾能力，判斷的一個主要指標就是地磁對磁開關的影響。 測試的方法是：以TS250磁鐵為例進行說明，分別將磁開關的頭部指向地理正南方和地理正北方，然后用TS250磁鐵的S極行對準磁開關的頭部進行測試；兩種情況下磁開關與TS250磁鐵作用的大距離應該在（245mm，255mm）這個區間中，這個區間間隔在10mm。區間間隔越小說明受地磁影響的越小，好的情況下區間間隔在5mm左右。如果在地磁影響的情況下區間間隔大于15mm就不是一個合格的好產品。

5、單極性磁開關具有特有的定位窗口。定位窗口的建立可以明顯提高磁開關對罐籠的定位精度。定位窗口的判別方法：用磁鐵從遠向近靠近磁開關時，磁鐵距離磁開關的距離用L表示當L>255mm時，磁開關沒有動作，當100mm
