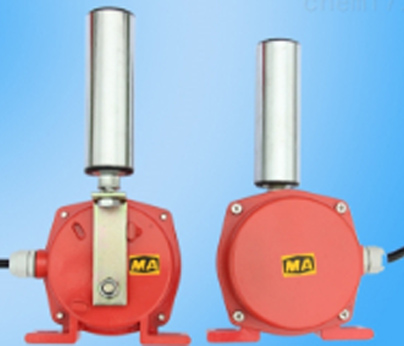

YHP-12-30兩級跑偏開關鋁鋅壓鑄外殼詳細介紹

YHP-12-30兩級跑偏開關、位置開關也叫做事故開關，位置開關，是一款安裝在膠帶，皮帶輸送帶上保護開關，當膠帶，皮帶輸送機發生異常運行進，通過本開關可以給以給皮帶，膠帶輸送發出停機型號以防止事故的進一步擴在，本開關因安裝方便，響應快，使用壽命長，等優點，現已在各業各業都有應用到，常見應用領域電力，礦用，碼頭，鋼廠等，能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。

當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。

當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。

一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。

二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。

當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。

YHP-12-30兩級跑偏開關技術參數 ：

工作電壓：24~380V

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

重    量：2.5Kg

防護等級：IP67

復位方式：自動復位

響應時間：＜2Ms

控制觸點容量：3A-5A

動作力：50±10N

1,使用環境條件

　a.環境溫度 -30℃～ 50℃

　b.相對濕度 不大于85%

YHP-12-30兩級跑偏開關工作原理

　　運行中的膠帶發生跑偏時,膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時,立即發出一組開關信號；

　　如立輥繼續傾斜大于二級動作角度時,則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。膠帶機恢復正常運行后,立輥自動復位。

安裝調整

　　1,將跑偏開關固定在支架上,然后安裝在膠帶機架上；

　　2,立輥軸線與膠帶平面相垂直,立輥與膠帶邊緣距離為L=50-100mm；

　　3,膠帶位于立輥下端1/3處；

YHP-12-30兩級跑偏開關安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
