LCS30-SA煤礦散料輸送系統用料流檢測開關詳細介紹

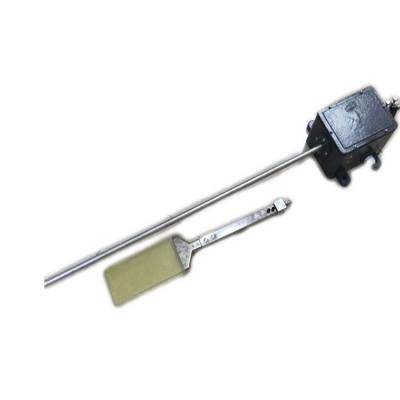

卓信LCS30-SA煤礦散料輸送系統用料流檢測開關
一、簡介：
采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉時把jianceqi頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測，jianceqi安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，*好在兩個托輥之間，不要安裝在料口附近，在沒有物料時使觸輪與膠帶剛好接觸。
卓信LCS30-SA煤礦散料輸送系統用料流檢測開關
二、技術參數
環境溫度:-40℃～80℃
環境濕度:不大于 百分之95(25℃時)
動作角度:15°±2°
極限角度:75°±5o
觸板調整范圍:200mm
觸點數量:每一方向一組轉換觸點
觸點容量:感性負載250VAC 3A 30VDC 5安
可靠性:10000小時
重量:開關本體 8.0 kg 安裝支架 24.0 kg
卓信LCS30-SA煤礦散料輸送系統用料流檢測開關
三、結構特點
1、適用于膠帶較窄、帶速較慢的傳送帶檢測；
2、對于膠帶較寬、帶速較高時采用門式支架安裝；
3、如膠帶較窄、速度較低時可采用單臂式支架；
4、采用鏈球與物料接觸減少了物料對jianceqi的直接沖擊，延長了使用壽命；
5、若選用單臂式支架，橫梁在箭頭指向處斷開，橫梁與支臂交接處加一斜拉角鋼；
6、鑄鋁外殼，重量輕、硬度高；
7、采用行程開關，使用壽命長。
卓信LCS30-SA煤礦散料輸送系統用料流檢測開關
四、安裝調整
jianceqi安裝在溜槽出口附近，距導料槽出口2～3米左右，將組裝好的觸板、聯接板、開關用螺栓固定在橫管的座體上，將左右豎管與橫管用螺栓固定在一起，使豎管與擺桿平行。
橫管位置調整:保證jianceqi位于膠帶zhongxin，使jianceqi擺桿垂直于膠帶平面，然后緊固上鎖緊器螺釘。
卓信LCS30-SA煤礦散料輸送系統用料流檢測開關
高度調整:
將下鎖緊器hanjie在膠帶機的中間架上，將豎管插入下鎖緊器，根據膠帶機輸送物料的高度情況，調整觸板距膠帶面之間的距離（推薦距離50～100mm）。
