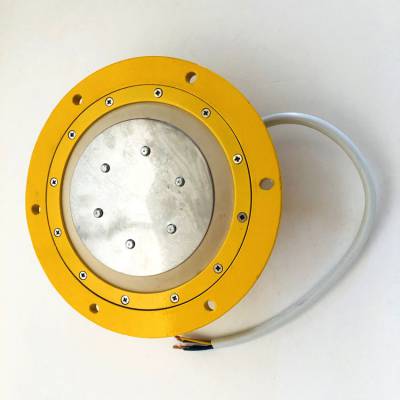

JYB/LD-A電極式溜槽堵塞檢測器|JYBLD-B型溜槽防堵開關
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
JYB/LD-A電極式溜槽堵塞檢測器規格書詳細介紹
JYB/LD-A電極式溜槽堵塞檢測器規格書
產品介紹：
溜槽堵塞檢測開關|JSB-LDB-X 電壓0-450VAC/DC 13A運行的物料使溜槽堵塞時，堆積的物料對溜槽側壁產生壓力，使檢測器的活動門移動而發出信號，當堵塞物料qing除后，壓簧使活動門自動恢復原位，本產品廣泛應用在冶金、電力、礦山、化工等行業。系列溜槽堵塞保護裝置適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故，溜槽堵塞檢測器用于帶式輸送機系統中溜槽是否發生堵塞，如果發生堵塞，本檢測器可通過接入本機的檢測線路發生故障信號，如將故障信號接至光或聲的用電器上，即可發出光或聲信號。
產品規格︰
帶式輸送機散料輸送系統中，溜槽堵塞是較為常見的現象，因此經常需要停機后由現場工作人員對溜槽進行疏通處理，影響正常生產，增加工人的勞動強度、造成不必要的經濟損失。
主要特點:
該檢測器采用側壓活動門式動作結構，壓簧使壓門在故障qing除后即可復位，背部開門，使接線、安裝及檢測極為方便，采用了高密封的檢測開關，提高防護等級，動作力為5公斤，極限行程為23毫升，本機整體采用噴塑工藝，增加防腐蝕。
使用條件
1、海拔高度低于2000m
2、環境溫度:-35℃~+50℃
3、相對濕度:不大于95％
4、大氣壓力:80~110Kpa
5、工作位置:安裝在溜槽不受物料沖擊的側壁上
工作原理
JYB/LD-A電極式溜槽堵塞檢測器規格書
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
安裝與接線
（一）安裝方法:
1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。
1、將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）安裝要領及主要事項
1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。
2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。
（三）接線:由保護裝置引出一條4芯電纜線
維護和使用：
此裝置使用半年以后，要進行一次維護檢查，檢查緊固螺釘是否有松動、脫落現象，待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并qing除積塵。
使用條件
1、海拔高度低于2000m
2、環境溫度:-35℃~+50℃
3、相對濕度:不大于95％
4、大氣壓力:80~110Kpa
5、工作位置:安裝在溜槽不受物料沖擊的側壁上
JYB/LD-A電極式溜槽堵塞檢測器規格書
，220/380V一開一閉采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
檢測皮帶的縱斷事故
檢測方式 感應電硅橡膠壓縮方式
安裝場所 緩沖托棍之前
規格 帶寬600～2200mm
輸出接點 檢測1接點（容量250V2A）、
永磁性安全門保護裝置TCZ-200CX2AK
防爆磁性接近開關GUC100
DH-III-Z速度檢測器
物位開關20-39-25/SL20
重型限位開關DF1-B
接近開關LY31-14AHTY 6-36VDC
接近開關LY31-18BIY PNP常開10-30VDC
拉繩開關(雙向)JGB/HKLS-Ⅱ\380VAC\5A
拉線開關\G335.T1-G\220VAC\10A
推桿式開關\G33T.T1-G\220VAC
磨煤機石子煤阻旋料位開關SDWG-T100
接近開關LJK18-3420KH DC24-48V 5MM
磁接近開關SCJK-3C-K/T直流DC24V
