LDM-T自動復位溜槽堵塞檢測器動作靈敏詳細介紹
LDM-T自動復位溜槽堵塞檢測器動作靈敏
山東卓信電氣有限公司生產批發，質保一年，量大價優。
溜槽堵塞開關用于輸煤系統中溜槽發生堵塞時的檢測，并可提供報警或停機信號，也可與振動電機連接，用以排除堵塞故障。
LDM-T自動復位溜槽堵塞檢測器動作靈敏
技術參數
1、使用環境條件
a、環境溫度-20℃～+40℃
b、相對濕度 不大于85％
LDM-T自動復位溜槽堵塞檢測器動作靈敏
結構特點
1、本檢測器采用側壓活動門結構，排除故障后，壓簧的推力使活動門自動復位；
2、機內選用無觸點接近傳感器，動作靈敏，可靠性高；
3、外形尺寸小，便于安裝。

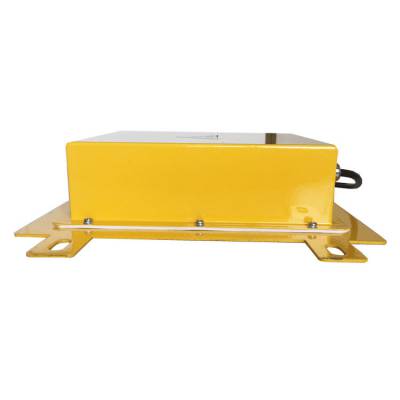

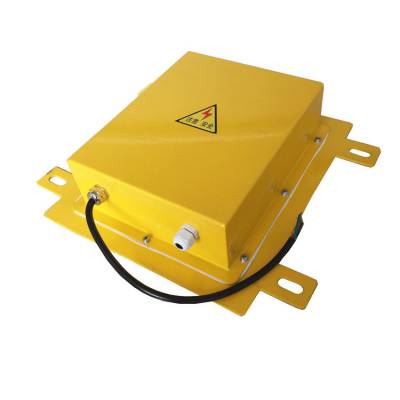

結構與外形參見圖1。
LDM-T自動復位溜槽堵塞檢測器動作靈敏
工作原理
該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料必然擠壓活動門，并使之偏移而啟動接近傳感器，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。
觸點數量　常開1 常閉1
觸點容量     AC220-380V   3A
工作角度     ≥7°
極限角度     30°
結構形式     門式結構
復位方式     壓簧復位
防護等級    IP55
使用條件
環境溫度：-35℃∽+50℃。 相對濕度：不大于95%。
大氣壓力：80∽110kpa。 海拔高度：不超過2000M。
工作位置：安裝在溜槽不受物料沖擊的側壁上。
原理：本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
防爆溜槽堵塞檢測器LTD-A;堵煤開關;溜槽堵塞開關是用來檢測膠帶輸送機在輸送散料過程中，落料部分是否產生堵塞的一種檢測裝置。當漏斗或落料管發生堵塞時，在感知器傾斜的狀態下其可發出報警信號，并及時控制停止送料，以便故障得到及時處理。
LDM-T自動復位溜槽堵塞檢測器動作靈敏
應用
堵料開關kongzhiqi是在吸收采用同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三端co -shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性。可廣泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的baojing和控制，并可與plc可編程kongzhiqi或dcs集散控制系統配套使用，實現生產過程的自動控制和自動檢測。
LDM-T自動復位溜槽堵塞檢測器動作靈敏
特性
靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料
板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可
本jain qi采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位
使用防塵型軸承，可運用于粉塵大的惡劣環境下
結構簡單，安裝便易
由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或baojing信號。溜槽shutong后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端的檢測力度可調范文9.8~14.7N，能檢測小顆粒和塊狀的物料。
LDM-T自動復位溜槽堵塞檢測器動作靈敏
總結：
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
